Назначение разъёма 2РМБ19Ш1Е2

2РМБ19Ш1Е2 — российский низковольтный цилиндрический электрический разъём серии 2РМ, предназначенный для эксплуатации в жёстких климатических и механических условиях, в том числе в герметичном исполнении. Соединитель применяется в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Основная область применения — приборы и аппаратура, где требуется повышенная надёжность соединения и защита от влаги, давления и внешних воздействий.

Конструктивные и электрические особенности

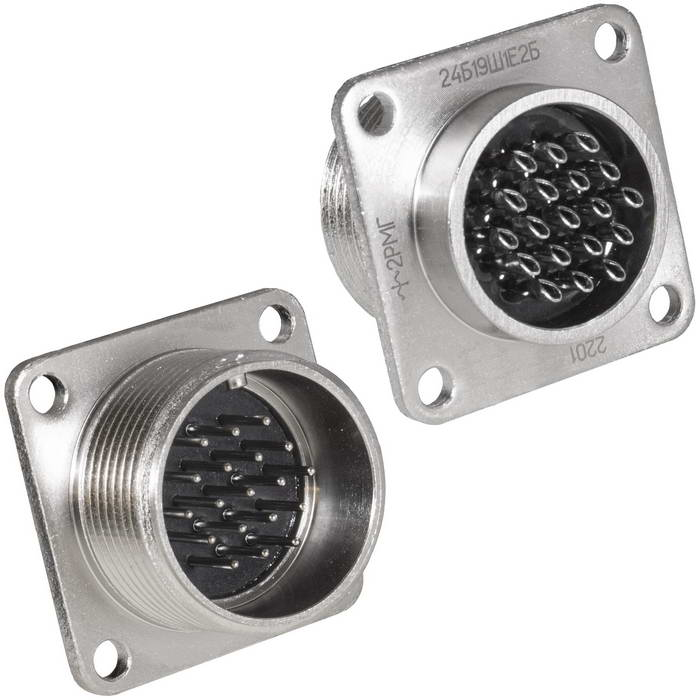

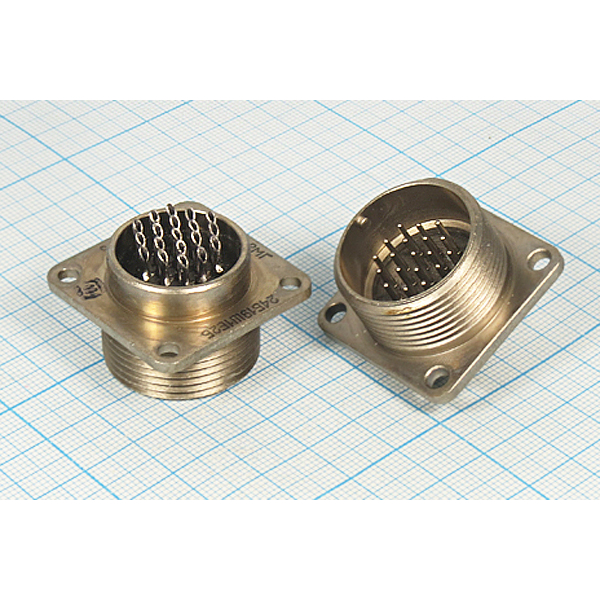

Разъём относится к категории вилок, чаще всего приборных блочных, и сочленяется с соответствующей розеткой 2РМТ или 2РМГ, обеспечивая герметичное резьбовое соединение. Поляризация корпусов выполняется одношпоночным замком, что исключает ошибочное подключение. Тип корпуса — блочный (приборный), часто с патрубком для присоединения герметичного кабеля.

Количество контактов — 19 штук, диаметр контактных стержней обычно составляет 1,0 мм. Напряжение в цепях — до нескольких сотен вольт постоянного или переменного тока частотой до 3 МГц. Токовая нагрузка — около 5 А на один контакт и до 80 А суммарно, сопротивление контактов не более нескольких миллиомов.

Электрическая изоляция характеризуется высоким сопротивлением изоляции не менее 5000 МОм и малой ёмкостью между контактами порядка нескольких пикофарад, что важно для стабильной передачи сигналов в широком диапазоне частот.

Условия эксплуатации и стойкость к воздействиям

Климатическое исполнение — умеренный и холодный климат (УХЛ) с возможностью работы при повышенной влажности, вибрации и ударных нагрузках. Температурный диапазон эксплуатации — до примерно плюс 100 °C, что позволяет использовать разъём в бортовых и промышленных установках.

Изделие выдерживает линейные ускорения порядка тысяч метров на секунду в квадрате, механические многократные и одиночные удары, а также вибрации в диапазоне частот от единиц до нескольких килогерц.

Ключевые параметры

• Серия: 2РМ, низковольтный цилиндрический разъём.
• Тип: вилка, чаще всего приборная блочная.
• Совместимость: сочленяется с розеткой 2РМТ или 2РМГ.
• Количество контактов: 19 штук.
• Диаметр контактных стержней: обычно 1,0 мм.
• Напряжение: до нескольких сотен вольт постоянного или переменного тока.
• Частота переменного тока: до 3 МГц.
• Токовая нагрузка: около 5 А на контакт, до 80 А суммарно.
• Сопротивление контактов: не более нескольких миллиомов.
• Сопротивление изоляции: не менее 5000 МОм.
• Ёмкость между контактами: порядка нескольких пикофарад.
• Сочленение: резьбовое, с одношпоночной поляризацией корпусов.
• Климатическое исполнение: УХЛ, работа при повышенной влажности, вибрации и ударах.
• Температурный диапазон: до примерно плюс 100 °C.

Применение

Разъём 2РМБ19Ш1Е2 востребован в бортовой и промышленной аппаратуре, приборах и установках, где необходимо герметичное и надёжное электрическое соединение при воздействии влаги, перепадов давления, вибраций и ударных нагрузок. Герметичность обеспечивается специальными уплотнениями и конструкцией ответной розетки, а допустимый перепад давления обычно не приводит к утечке воздуха.
