Назначение соединителя 2РМБ19Ш1Е2

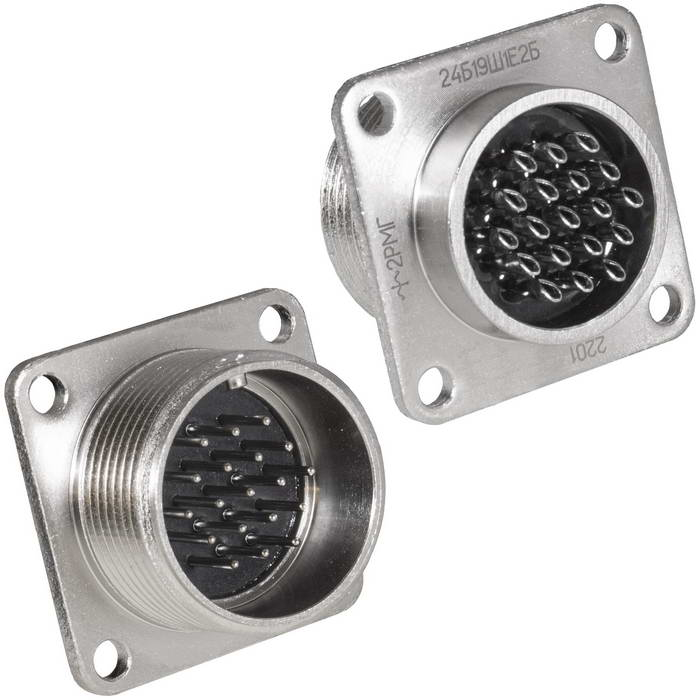

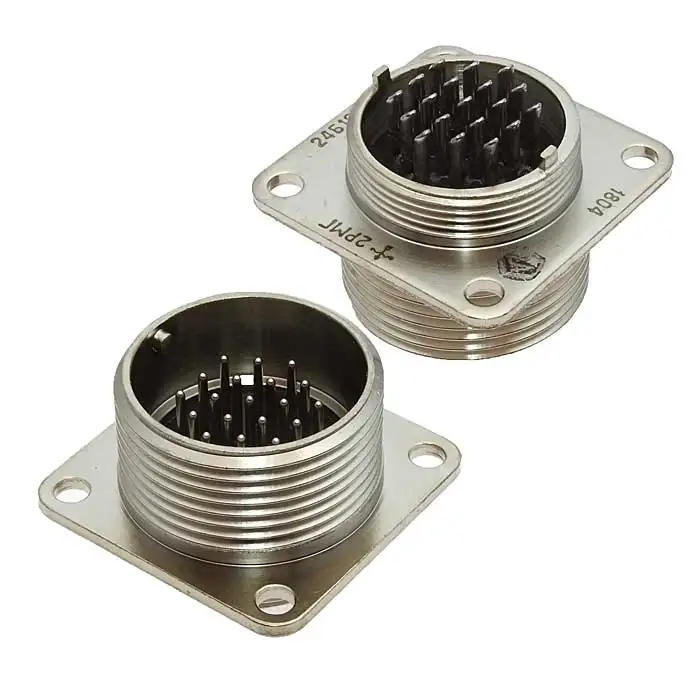

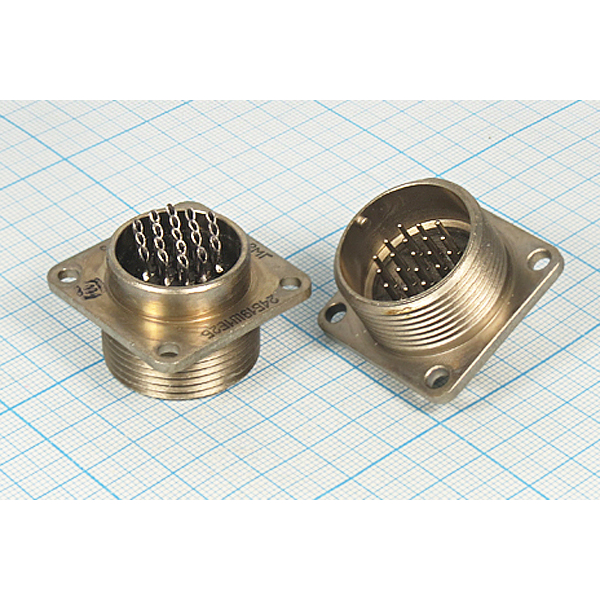

Соединитель 2РМБ19Ш1Е2 относится к семейству низкочастотных цилиндрических герметичных соединителей типа 2РМ и представляет собой приборную вилку блочного исполнения с резьбовой фиксацией. Изделие предназначено для работы в электрических цепях постоянного тока, переменного тока с частотой до 3 МГц, а также в цепях импульсных токов. Благодаря герметичной конструкции и стойкости к внешним воздействиям соединитель применяется в измерительных приборах, радиоаппаратуре и другой технике, где требуется надёжное электрическое соединение при повышенных требованиях к условиям эксплуатации.

Конструктивные особенности

Корпус соединителя выполнен по блочной приборной схеме, что обозначено буквой Б в маркировке. Вилка оснащена 19 контактами диаметром 1 мм. Контактная группа имеет покрытие химникель или серебро, что обеспечивает стабильность переходного сопротивления и коррозионную стойкость. Для вывода кабеля предусмотрен прямой патрубок.

Сочленение с ответными розетками типа 2РМТ осуществляется по резьбе. Одношпоночная поляризация исключает неправильное соединение и гарантирует однозначную стыковку частей разъёма. Монтаж выполняется пайкой объёмным способом.

Расшифровка обозначения

• 2РМГ — тип соединителя;
• 24 — размер корпуса;
• Б — блочное приборное исполнение;
• 19 — число контактов;
• Ш1 — шпонка 1;
• Е2 — исполнение;
• 2 — теплостойкость до 200 градусов Цельсия.

Технические характеристики

• Максимальное рабочее напряжение: 560–700 В.
• Ток на контакт: до 8 А.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия (индекс 1) или до плюс 200 градусов Цельсия (индекс 2).
• Климатическое исполнение: УХЛ2.1.
• Сопротивление изоляции: не менее 1000–5000 МОм.
• Наработка: минимум 1000 часов.
• Ресурс сочленений-расчленений: до 500 циклов.

Применение и совместимость

Соединитель 2РМБ19Ш1Е2 применяется в составе измерительной и радиоэлектронной аппаратуры, где необходимо передавать сигналы и питание через герметичный разъём. Он совместим с розетками типа 2РМТ, сочленение с которыми производится по резьбе с одношпоночной поляризацией.

Герметичное исполнение и широкий диапазон рабочих температур позволяют использовать изделие в условиях повышенной влажности и перепадов температур в пределах климатического исполнения УХЛ2.1. Блочный приборный корпус упрощает монтаж на панелях и в корпусах приборов, а прямой патрубок облегчает подводку кабеля.

Ключевые преимущества

• Герметичная конструкция для работы в сложных условиях.
• Резьбовая фиксация и одношпоночная поляризация для надёжного сочленения.
• Стойкость к температурам от минус 60 до плюс 200 градусов Цельсия в зависимости от исполнения.
• Высокое сопротивление изоляции — не менее 1000–5000 МОм.
• Значительный ресурс сочленений — до 500 циклов.

Изделие поставляется под артикулом 1160 в категории 2РМ. Производитель в данных каталога не указан. Год актуальности сведений — 2024.
