Назначение соединителя 2РМБ19Ш1Е2

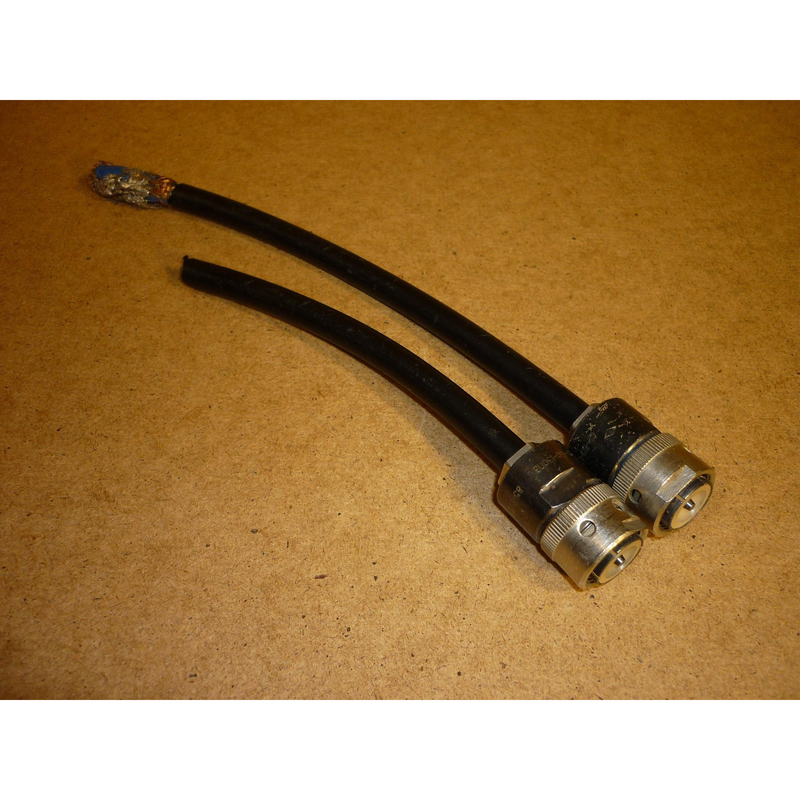

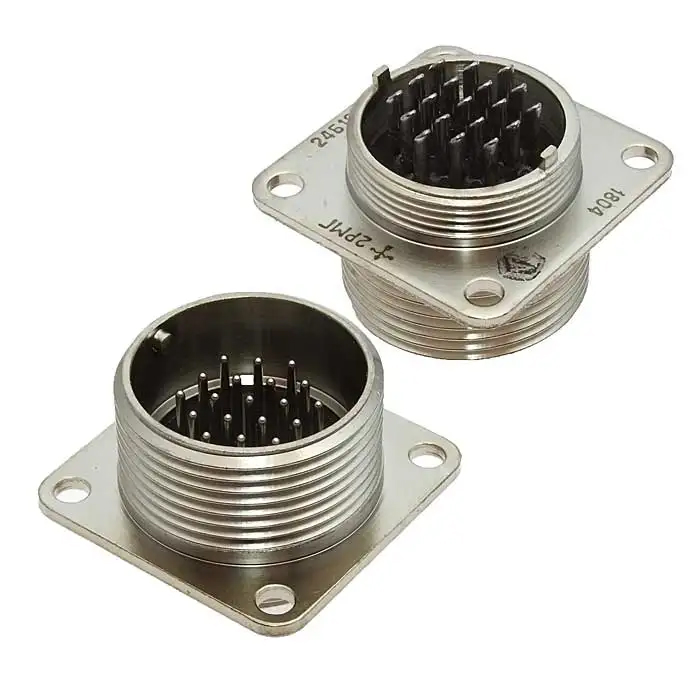

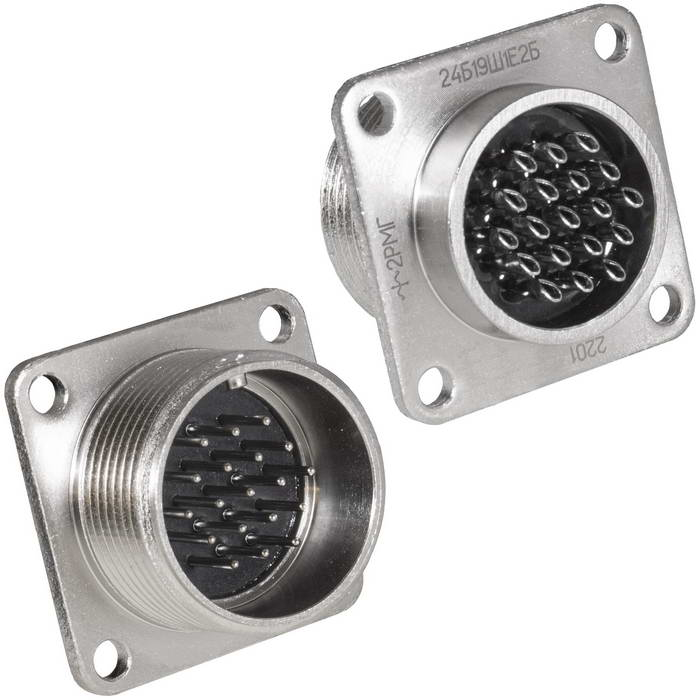

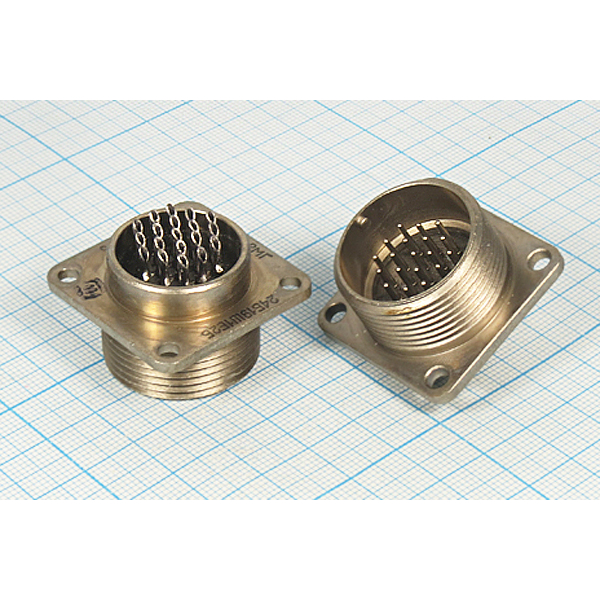

2РМБ19Ш1Е2 — это вилка приборная низкочастотная цилиндрическая герметичная с резьбовой фиксацией сочленённого положения. Изделие относится к категории 2РМ и предназначено для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц, а также импульсного тока.

Основное назначение — соединение и разъединение электрических цепей в узлах радиоэлектронной аппаратуры общего и специального назначения. Благодаря герметичному исполнению соединитель применяется там, где требуется сохранить работоспособность контактов при воздействии внешней среды и обеспечить надёжную коммутацию внутри блоков и приборов.

Конструктивные особенности

Сочленение соединителя — резьбовое, с одношпоночной поляризацией корпусов, что исключает неправильное подключение и обеспечивает стабильное механическое соединение. Вилка имеет блочный (приборный) корпус, то есть предназначена для внутреннего монтажа.

Покрытие контактов — химникель. Метод монтажа — объёмный, пайкой. Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69. Формулировка «другие параметры» в обозначении Е2 охватывает совокупность конструктивных и эксплуатационных отличий модели, заданных изготовителем.

Расшифровка обозначения 2РМБ19Ш1Е2:

• 2РМБ — серия и тип соединителя, приборный (блочный) корпус;
• 19 — количество контактов;
• Ш1 — вид изолятора;
• Е2 — другие параметры исполнения.

Технические характеристики

Приведённые ниже параметры подтверждены данными каталога и определяют область применения изделия.

• Количество контактов — 19;
• Максимальное рабочее напряжение — 560 В;
• Максимальная рабочая частота — 3 МГц;
• Рабочие температуры — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия; по вариантам исполнения — до плюс 200 градусов Цельсия;
• Срок сохраняемости — 25 лет;
• Наработка — не менее 1000 часов.

Указанный диапазон рабочих температур делает соединитель пригодным как для умеренного и холодного климата, так и для эксплуатации в составе аппаратуры, испытывающей нагревание при работе. Герметичность конструкции дополняет устойчивость изделия к внешним воздействиям.

Область применения

Вилка 2РМБ19Ш1Е2 используется в радиоэлектронной аппаратуре общего и специального назначения: в приборах, блоках и узлах, где требуется компактная цилиндрическая коммутация цепей постоянного, переменного и импульсного тока. Резьбовая фиксация сочленённого положения удерживает соединение при вибрациях и механических нагрузках, а одношпоночная поляризация упрощает сборку и снижает риск ошибки при монтаже.

Объёмный монтаж пайкой рассчитан на внутреннюю проводку, что позволяет использовать соединитель в составе кабельных сборок и внутрикорпусных соединений. Контакты с покрытием химникель обеспечивают стабильное электрическое сопротивление в течение всего срока службы изделия.

Условия эксплуатации и хранения

Климатическое исполнение УХЛ2.1 по ГОСТ 15150-69 определяет допустимые условия работы и хранения соединителя. Срок сохраняемости составляет 25 лет, наработка — не менее 1000 часов. Эти показатели подтверждают пригодность изделия для длительной эксплуатации в составе ответственного радиоэлектронного оборудования.

Производитель в предоставленных данных не указан. Сведения о комплектации, сертификатах, гарантии и стране производства в каталоге отсутствуют и в данном описании не приводятся.

Ключевые преимущества

1. Герметичная конструкция с резьбовой фиксацией сочленённого положения.
2. Одношпоночная поляризация корпусов, исключающая неправильное сочленение.
3. 19 контактов при рабочем напряжении до 560 В и частоте до 3 МГц.
4. Широкий температурный диапазон от минус 60 до плюс 100 градусов Цельсия, по вариантам — до плюс 200 градусов Цельсия.
5. Покрытие контактов химникель и объёмный монтаж пайкой.
6. Длительный срок сохраняемости — 25 лет и наработка не менее 1000 часов.

Соединитель 2РМБ19Ш1Е2, артикул 1159, относится к категории 2РМ и по совокупности характеристик подходит для применения в узлах радиоэлектронной аппаратуры, требующих надёжной герметичной коммутации электрических цепей.
