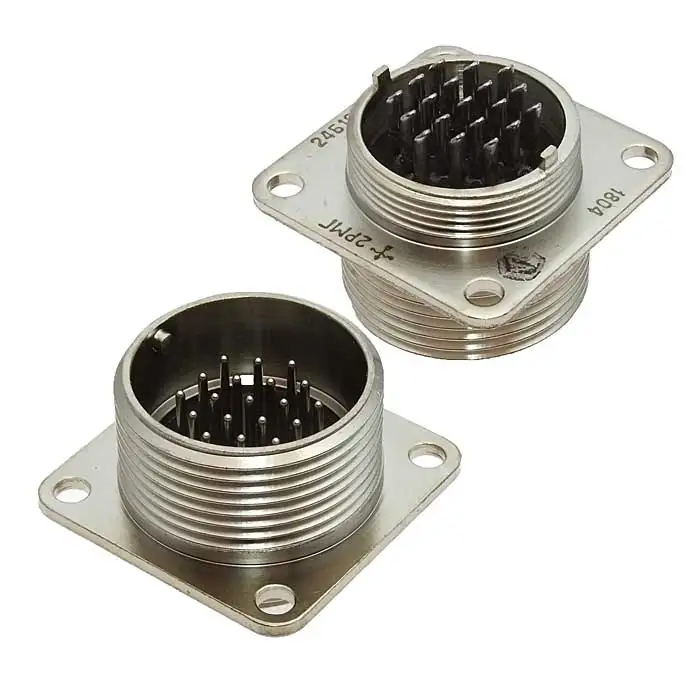

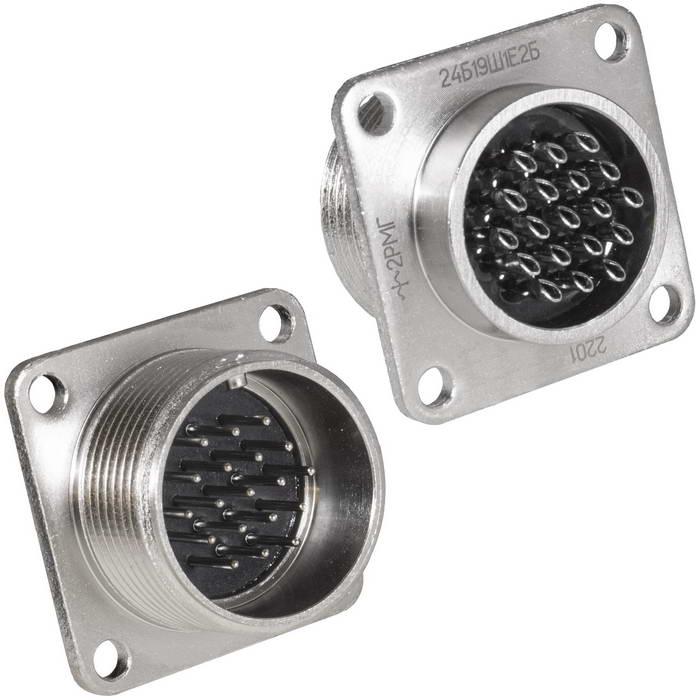

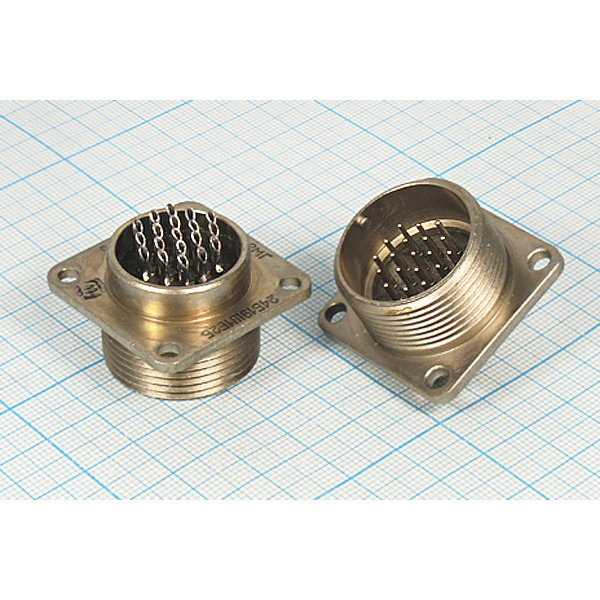

Назначение соединителя 2РМБ19Ш1Е2

Соединитель 2РМБ19Ш1Е2 относится к категории низкочастотных цилиндрических герметичных соединителей серии 2РМ и предназначен для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц, а также импульсного тока. Основное назначение изделия — соединение и разъединение электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Конструкция корпуса — блочная, приборная, что позволяет закреплять соединитель непосредственно на блоке или корпусе прибора. Герметичное исполнение обеспечивает работоспособность изделия в условиях повышенной влажности и воздействия внешней среды, что важно для аппаратуры, эксплуатируемой в жёстких климатических режимах.

Подтверждённые технические особенности

Ниже приведены характеристики, заявленные для данного типа соединителя. Значения, по которым в источниках встречаются расхождения, указаны с оговоркой.

• Тип соединителя: герметичный, низкочастотный, цилиндрический.
• Корпус: блочный (приборный), металлический.
• Количество контактов: 19.
• Диаметр контактов: 1 мм, все контакты одного диаметра.
• Покрытие контактов: никель или химникель — в зависимости от источника.
• Рабочее напряжение: не более 560 В.
• Максимальная токовая нагрузка на контакт: 4 А, по некоторым данным до 6 А.
• Сопротивление контактов: не более 15 МОм для контактов диаметром 1 мм.
• Сопротивление изоляции: не менее 5000 МОм.
• Теплостойкость: до 200 градусов Цельсия.
• Способ монтажа: резьбовая фиксация, монтаж на блок либо пайка на кабель.
• Климатическое исполнение: УХЛ.

Условия эксплуатации

Соединитель рассчитан на работу в широком диапазоне внешних воздействий, характерных для радиоэлектронной аппаратуры специального и общего назначения.

• Температурный диапазон: от минус 60 до плюс 200 градусов Цельсия.
• Вибрация: диапазон частот от 1 до 5000 Гц при ускорении до 500 метров на секунду в квадрате.
• Ударные нагрузки: одиночные удары до 5000 метров на секунду в квадрате, многократные удары до 1000 метров на секунду в квадрате.
• Относительная влажность: до 98 процентов при температуре плюс 25 градусов Цельсия.

Совокупность этих параметров делает изделие пригодным для применения в аппаратуре, работающей при повышенных вибрациях, ударных нагрузках и перепадах температуры.

Применение

Соединитель широко используется в радиоаппаратуре и измерительной технике, где требуется надёжное электрическое соединение цепей с сохранением герметичности. Блочное исполнение корпуса удобно при монтаже на шасси, панели и корпуса приборов, а возможность пайки на кабель позволяет применять его в составе кабельных сборок.

Девятнадцать контактов диаметром 1 мм обеспечивают передачу сигналов и питающих напряжений в пределах указанных электрических параметров. Металлический корпус с резьбовой фиксацией даёт механически прочное и стабильное соединение, устойчивое к вибрациям и ударам.

Краткие сведения

Артикул: 1158. Категория: 2РМ. Год: 2024. Производитель в предоставленных данных не указан.
