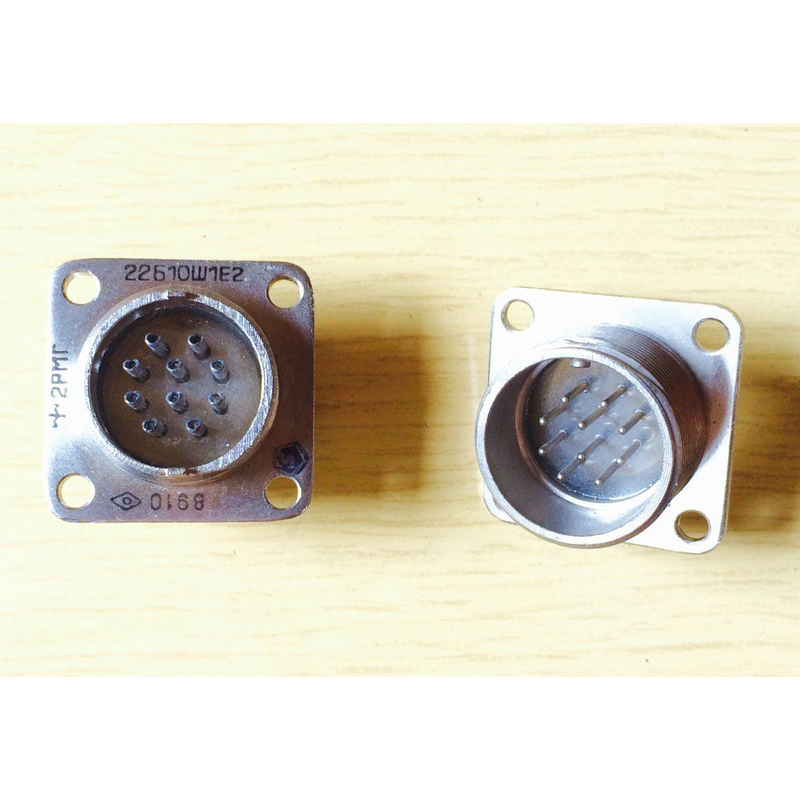

Назначение соединителя 2РМБ10ШЕ2Б

2РМБ10ШЕ2Б — это герметичный низкочастотный цилиндрический соединитель из серии 2РМ, предназначенный для надёжного соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц, а также для передачи импульсных сигналов. Изделие относится к приборным (блочным) соединителям и применяется там, где требуется стабильный электрический контакт при воздействии экстремальных условий эксплуатации.

Конструкция рассчитана на работу в составе ответственных электротехнических и радиотехнических систем, где важны герметичность, виброустойчивость и устойчивость к резким перепадам температуры. Соединитель применяется для объёмного и внутреннего монтажа, что делает его удобным для установки непосредственно в корпусах приборов и блоков.

Обозначение и конструктивные особенности

Маркировка 2РМБ10ШЕ2Б построена по стандартной схеме серии 2РМ и содержит информацию об основных характеристиках изделия.

• 2РМ — тип соединителя: цилиндрический низкочастотный соединитель с резьбовой фиксацией.
• Б — блочный (приборный) корпус без левой резьбы, предназначенный для установки на приборной панели или в корпусе блока.
• 10 — количество контактов: 10 штук диаметром 1 мм.
• ШЕ — вариант исполнения, определяющий особенности монтажа и экранирования.
• 2Б — исполнение с теплостойкостью до 200 градусов Цельсия, блочный вариант.

Соединитель имеет герметичное исполнение, что обеспечивает сохранение работоспособности при пониженном давлении и повышенной влажности. Резьбовая фиксация исключает самопроизвольное расчленение под действием вибрации и механических нагрузок.

Технические характеристики

Электрические параметры соединителя 2РМБ10ШЕ2Б обеспечивают работу в цепях с высокими требованиями к стабильности контакта.

• Рабочее напряжение — до 560 В.
• Максимальный ток на один контакт — 5 А, суммарный ток по всем контактам — до 42 А.
• Сопротивление контакта — не более 15 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Температурный диапазон эксплуатации — от минус 60 до плюс 200 градусов Цельсия, с учётом допустимого перегрева контактов до плюс 180 градусов Цельсия.
• Виброустойчивость — в диапазоне от 1 до 5000 Гц при ускорении до 50 g.
• Ударные нагрузки — до 500 g.
• Линейное ускорение — до 2000 метров на секунду в квадрате.
• Повышенная влажность — до 98 процентов при температуре плюс 40 градусов Цельсия.
• Пониженное давление — до 10 в минус двенадцатой степени миллиметра ртутного столба.
• Наработка — 1000 часов, ресурс сочленений — до 500 циклов.

Указанные параметры подтверждают пригодность изделия для длительной эксплуатации в жёстких условиях без потери электрических свойств.

Применение

Благодаря герметичности и устойчивости к экстремальным воздействиям соединитель 2РМБ10ШЕ2Б востребован в приборной технике, авиастроении, военной промышленности и других отраслях, где предъявляются повышенные требования к надёжности соединений. Он используется для объёмной пайки и внутреннего монтажа, что позволяет интегрировать его в компактные блоки и модули.

Изделие подходит для цепей передачи сигналов и питания в составе бортовой аппаратуры, измерительных систем и специального оборудования. Год выпуска, указанный в карточке товара, — 2022. Производитель и комплектация поставки в предоставленных данных не указаны.
