Назначение соединителя 2РМБ10Ш1В1В

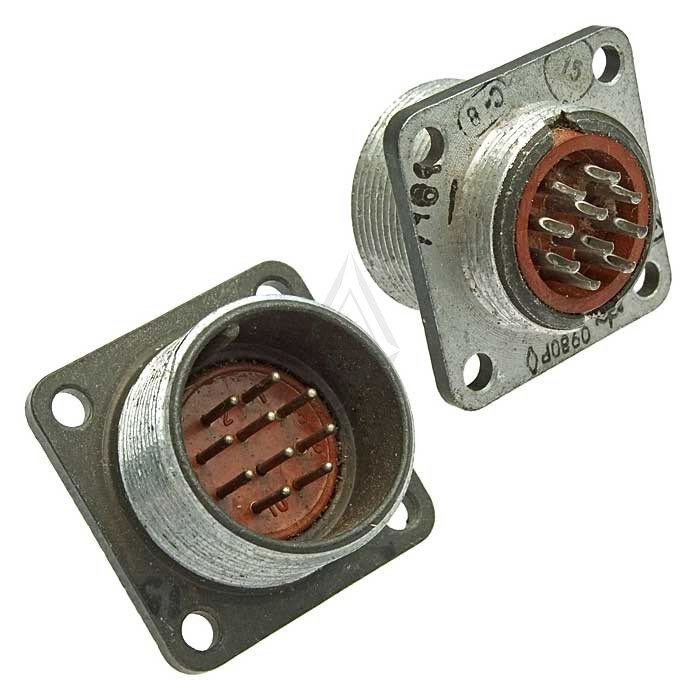

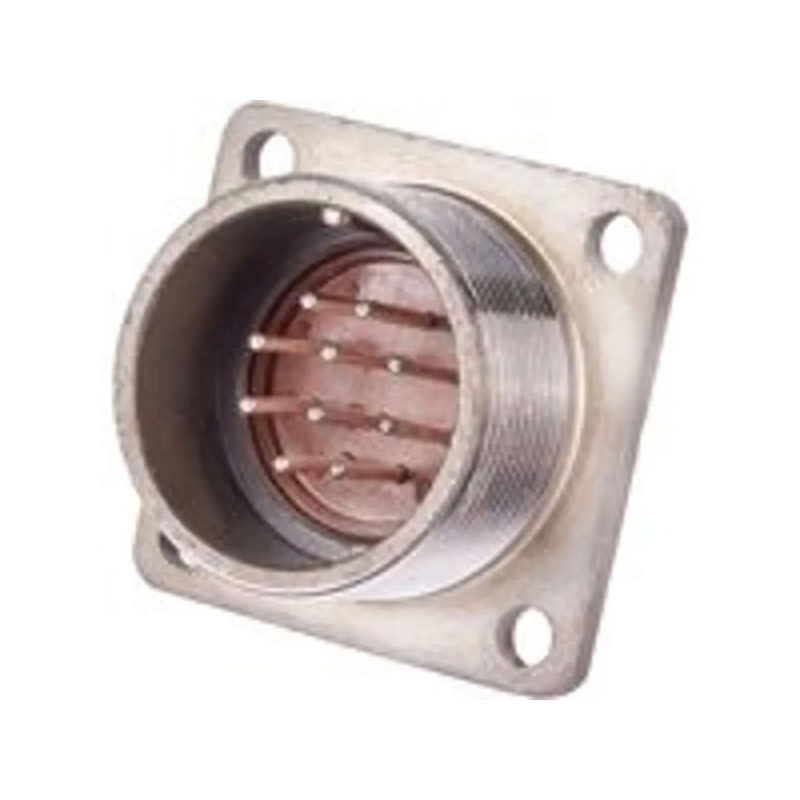

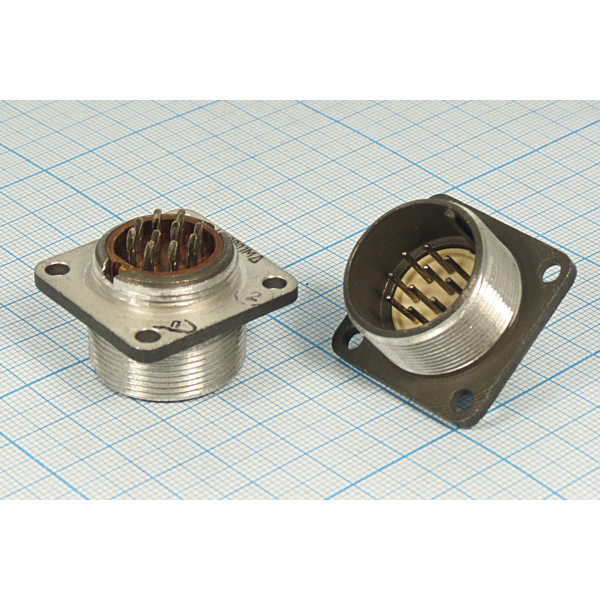

2РМБ10Ш1В1В — приборная вилка серии 2РМ, предназначенная для соединения и разъединения электрических цепей переменного и постоянного тока в составе радиоэлектронной аппаратуры, приборов и кабельных сборок. Изделие относится к категории 2РМ и имеет артикул 1117. Вилка устанавливается на корпусе прибора или блока и образует разъёмное соединение с ответной частью — розеткой соответствующего типоразмера.

Конструкция корпуса — блочная (приборная), без патрубка для кабельного ввода. Такое исполнение применяется там, где соединитель монтируется непосредственно на шасси, панели или печатном узле прибора, а не на конце свободного кабеля.

Расшифровка обозначения 2РМБ10Ш1В1В

Маркировка соединителя построена по принятой для серии 2РМ схеме и читается следующим образом:

• 2РМ — тип соединителя, низкочастотный цилиндрический разъём серии 2РМ.
• Б — блочный (приборный) корпус без патрубка.
• 10 — количество контактов в соединителе.
• Ш — вилка, то есть часть разъёма с контактными штырями.
• 1 — сочетание контактов данного исполнения.
• В1В — покрытие контактов и прочие параметры исполнения (серебро либо химический никель).

Исполнение с буквой «Б» в обозначении указывает на блочный монтаж, а буква «Ш» подтверждает, что перед нами именно вилка, а не розетка. Совместимость обеспечивается подбором ответной части с тем же условным размером корпуса и тем же сочетанием контактов.

Подтверждённые технические характеристики

Приведённые ниже параметры относятся к соединителям серии 2РМ с десятью контактами и посадочным диаметром корпуса 22 мм, диаметром контактов 1 мм.

• Рабочее напряжение — до 560 В.
• Максимальная токовая нагрузка — до 5 А на контакт, суммарно на соединитель — до 42 А.
• Сечение подсоединяемого провода — не более 0,5 квадратного миллиметра.
• Сопротивление контакта — не более 15 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Теплостойкость — до 200 градусов Цельсия.
• Количество сочленений-расчленений — 500 циклов.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — 15 лет.

Условия эксплуатации

Соединитель работоспособен в расширенном диапазоне температур: от минус 60 до плюс 100 градусов Цельсия, а с учётом перегрева контактов — до плюс 180 градусов Цельсия. Изделие выдерживает воздействие синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, что позволяет применять его в аппаратуре, работающей в условиях механических нагрузок.

Применение

Вилка 2РМБ10Ш1В1В применяется в приборах и блоках, где требуется компактное разъёмное соединение десяти электрических цепей с надёжным контактом и стойкостью к температуре и вибрации. Типовые места установки — корпуса измерительной, связной и радиотехнической аппаратуры, пульты управления, блоки питания и кабельные сборки, работающие от сетей переменного и постоянного тока в пределах указанного рабочего напряжения.

При монтаже необходимо учитывать ограничение по сечению провода и суммарному току, а также подбирать ответную розетку с идентичным условным размером корпуса и сочетанием контактов, чтобы обеспечить механическую и электрическую совместимость. Год внесения в каталог — 2022.
