Назначение соединителя 2РМБ10Ш1Е2Б

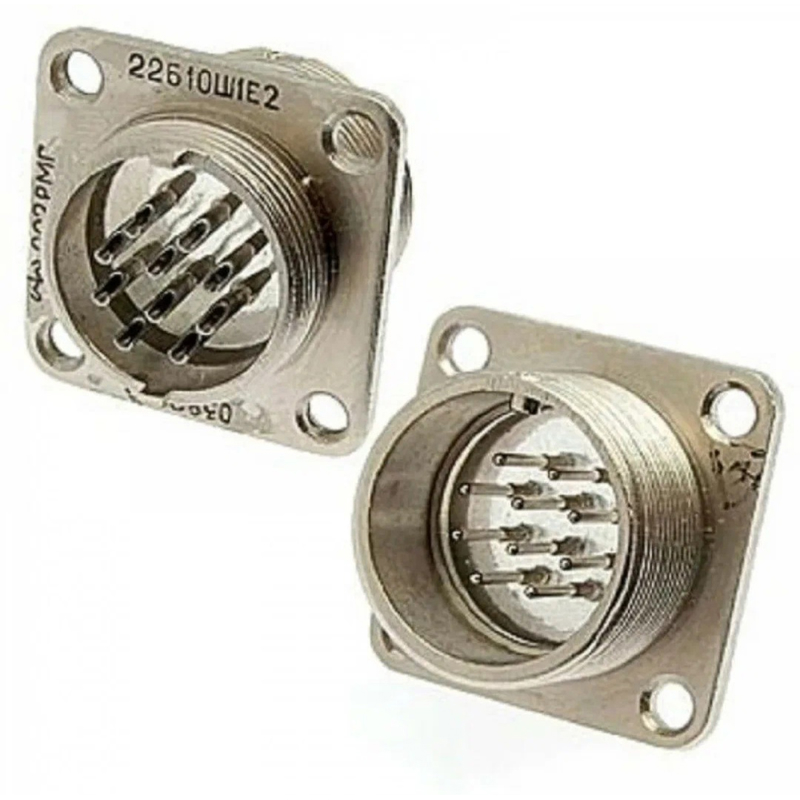

2РМБ10Ш1Е2Б — приборная вилка цилиндрического низкочастотного соединителя серии 2РМ. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц, а также импульсных цепей. Применяется там, где требуется высокая надёжность коммутации при воздействии неблагоприятных внешних факторов.

Конструктивное исполнение — блочное (приборное), корпус без кожуха, без левой резьбы, с резьбовой фиксацией в сочленённом положении. Посадочный диаметр корпуса составляет 22 мм. Такое исполнение ориентировано на монтаж непосредственно на приборной панели или в блоке аппаратуры.

Расшифровка обозначения

Маркировка 2РМБ10Ш1Е2Б построена по принятой для серии 2РМ схеме и читается по позициям:

• 2РМ — тип соединителя: цилиндрический низкочастотный;
• Б — блочный (приборный) вид корпуса;
• 10 — количество контактов;
• Ш1 — контакты диаметром 1 мм, объёмная намотка;
• Е — исполнение без патрубка;
• 2 — теплостойкость до 200 градусов Цельсия;
• Б — без левой резьбы.

Приведённая расшифровка позволяет подобрать ответную часть и правильно оценить условия эксплуатации без обращения к дополнительной документации.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данного исполнения соединителя.

• Число контактов — 10, диаметр контактов — 1 мм;
• Максимальный ток на контакт — до 5 ампер;
• Максимальное напряжение — до 560 вольт;
• Сопротивление контакта — не более 15 миллиом;
• Сопротивление изоляции — не менее 5000 мегаом;
• Рабочая частота — до 3 мегагерц;
• Диапазон рабочих температур — от минус 60 до плюс 200 градусов Цельсия;
• Синусоидальная вибрация — диапазон от 1 до 5000 герц при ускорении до 500 метров на секунду в квадрате;
• Одиночный удар — до 5000 метров на секунду в квадрате;
• Наработка — не менее 1000 часов;
• Количество сочленений — до 500 циклов.

Условия эксплуатации

Климатическое исполнение — УХЛ2.1. Соединитель рассчитан на работу при пониженном давлении вплоть до 10 в минус двенадцатой степени миллиметра ртутного столба и при относительной влажности 98 процентов при температуре плюс 40 градусов Цельсия. Совокупность этих параметров определяет применимость изделия в аппаратуре, работающей в жёстких условиях.

Области применения

Благодаря герметичному исполнению и широкому температурному диапазону вилка 2РМБ10Ш1Е2Б востребована в приборах и блоках, где требуется стабильная передача сигнала и питания при вибрации, ударных нагрузках и перепадах температур. Типичные направления — измерительная и радиотехническая аппаратура, промышленные системы управления, устройства, эксплуатируемые при пониженном давлении.

Резьбовая фиксация в сочленённом положении исключает самопроизвольное разъединение под действием вибрации, а блочный корпус упрощает установку на шасси и панели. Отсутствие патрубка и левой резьбы определяет способ подключения и компоновку ответной части.

Совместимость и подбор ответной части

Для сочленения подбирается ответная часть серии 2РМ с соответствующим числом контактов, диаметром контактов 1 мм и посадочным диаметром корпуса 22 мм. Совпадение этих параметров является обязательным условием работоспособного соединения.

Сведения о производителе, комплектации, гарантии и стране производства в предоставленных данных отсутствуют, поэтому не приводятся.
