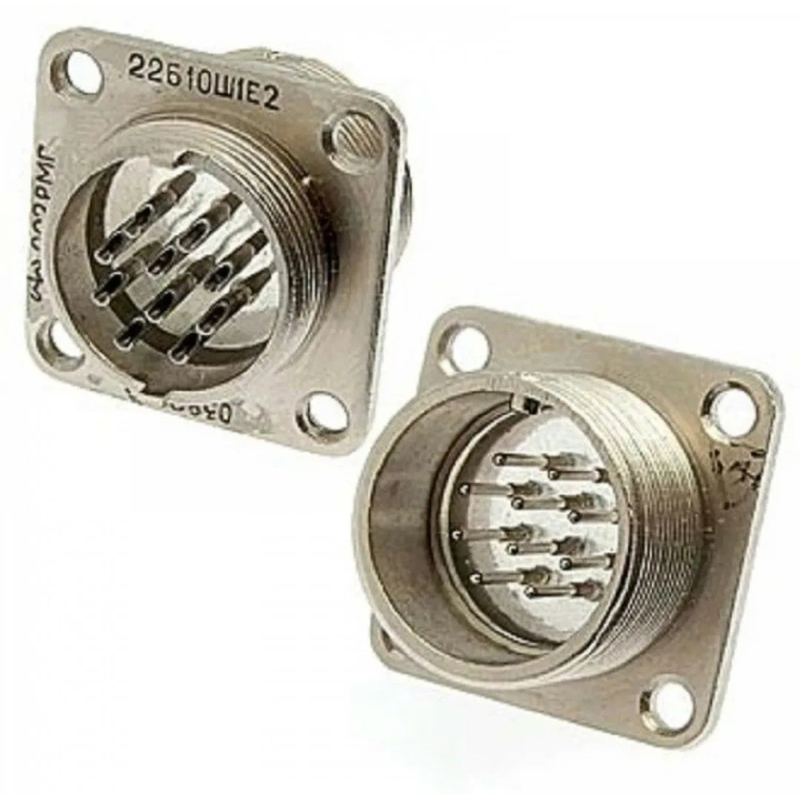

Назначение разъёма 2РМБ10Ш1Е2Б

Разъём 2РМБ10Ш1Е2Б относится к серии цилиндрических герметичных низковольтных соединителей типа 2РМ и предназначен для соединения и разъединения электрических цепей постоянного, переменного (частотой до 3 МГц) и импульсного тока. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, где требуется компактное приборное подключение с повышенной стойкостью к климатическим и механическим воздействиям.

Буквенно-цифровая маркировка 2РМБ10Ш1Е2Б последовательно отражает конструктивные признаки соединителя: серию, условный размер корпуса, вид корпуса, число контактов, а также исполнения по покрытию, теплостойкости и другим параметрам. Ниже приведены подтверждённые характеристики, соответствующие данной серии и типоразмеру.

Технические характеристики

Ниже перечислены основные параметры соединителя, определяющие его применимость в конкретных условиях монтажа и эксплуатации.

• Тип соединителя: 2РМ — цилиндрический герметичный низковольтный.
• Условный размер корпуса: 10 миллиметров.
• Количество контактов: 10.
• Диаметр контактов: все контакты имеют диаметр 1 миллиметр.
• Покрытие контактов: никель.
• Теплостойкость: до 200 градусов Цельсия.
• Максимальное рабочее напряжение: не более 560 вольт.
• Максимальная токовая нагрузка на один контакт: не более 5 ампер.
• Общая максимальная токовая нагрузка: до 42 ампер.
• Сопротивление контакта: не более 15 миллиом.
• Сопротивление изоляции: не менее 5000 мегаом в нормальных климатических условиях.

Герметичное исполнение корпуса обеспечивает стабильную работу соединителя при повышенной влажности и пониженном атмосферном давлении, что важно для аппаратуры, эксплуатируемой в сложных условиях.

Условия эксплуатации

Соединитель рассчитан на работу в жёстких механических и климатических режимах. К подтверждённым условиям относятся следующие воздействия:

• Вибрация: диапазон частот от 1 до 5000 герц, ускорение до 490 метров на секунду в квадрате (50 g).
• Одиночные удары: ускорение до 5000 метров на секунду в квадрате (500 g).
• Многократные удары: ускорение до 1000 метров на секунду в квадрате (100 g).
• Линейные удары: ускорение до 2000 метров на секунду в квадрате (200 g).
• Температура окружающей среды: от минус 60 до плюс 200 градусов Цельсия.
• Пониженное атмосферное давление: вплоть до значений, соответствующих глубокому вакууму.
• Относительная влажность: до 98 процентов при температуре плюс 25 градусов Цельсия.

Область применения

Разъёмы серии 2РМ типоразмера 10 с десятью контактами применяются для внутреннего монтажа в климатическом исполнении УХЛ. Они подходят для коммутации цепей в блоках и узлах радиоэлектронной аппаратуры, где необходимо быстрое и надёжное соединение и разъединение при техническом обслуживании и замене модулей.

Благодаря герметичной конструкции, теплостойкости до 200 градусов Цельсия и стойкости к вибрации и ударам, соединитель востребован в аппаратуре специального назначения, а также в изделиях, работающих в условиях перепадов температур, влажности и механических нагрузок. Никелевое покрытие контактов обеспечивает стабильное переходное сопротивление и износостойкость при многократных сочленениях.

Ключевые особенности

1. Герметичное исполнение корпуса для работы при высокой влажности и пониженном давлении.
2. Десять контактов диаметром 1 миллиметр с никелевым покрытием.
3. Рабочее напряжение до 560 вольт и ток до 5 ампер на контакт.
4. Стойкость к вибрации до 5000 герц и ударным нагрузкам до 500 g.
5. Диапазон рабочих температур от минус 60 до плюс 200 градусов Цельсия.

Изделие поставляется под наименованием 2РМБ10Ш1Е2Б и артикулом 1126. Год, указанный в характеристиках каталога, — 2022. Производитель в предоставленных данных не указан, поэтому сведения о стране производства и гарантийных обязательствах следует уточнять отдельно.
