Назначение соединителя 2РМБ10Ш1Е2 (Б)

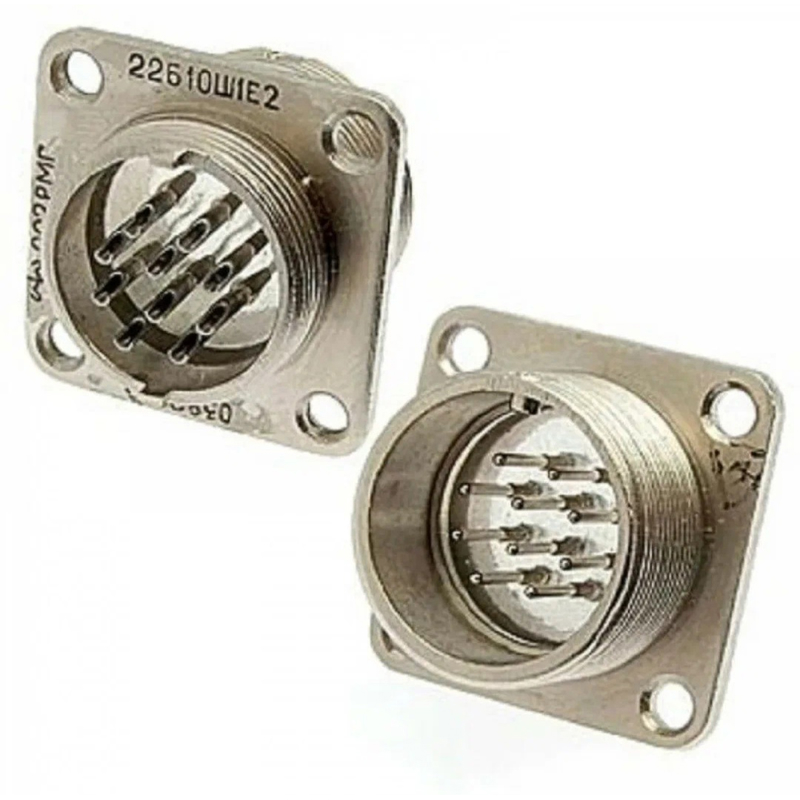

2РМБ10Ш1Е2 (Б) — это приборная вилка цилиндрического низкочастотного соединителя российского производства. Изделие предназначено для надежного электрического соединения в цепях постоянного, переменного и импульсного тока. Допустимая частота переменного тока при эксплуатации составляет до 3 МГц.

Основное назначение модели — герметичное подключение в составе электрических жгутов и приборных сборок, где требуется стабильный контакт при воздействии внешних неблагоприятных факторов. Конструкция рассчитана на работу в условиях вибрации, ударных нагрузок, пониженного давления и повышенной влажности.

Вилка относится к категории приборных соединителей блочного исполнения, что позволяет монтировать её непосредственно на корпус прибора или блока аппаратуры.

Подтверждённые технические особенности

Соединитель 2РМБ10Ш1Е2 (Б) имеет блочный корпус с посадочным диаметром 22 мм. Количество контактов — 10, диаметр каждого контакта составляет 1 мм. Максимальный ток на один контакт достигает 5 А, а суммарный ток по всем контактам — до 42 А. Рабочее напряжение составляет до 560 В.

Изделие сохраняет работоспособность в диапазоне температур от минус 60 градусов Цельсия до плюс 200 градусов Цельсия. Устойчивость к вибрации заявлена в диапазоне от 1 до 5000 Гц с ускорением до 50 g. Удары воспринимаются с перегрузкой до 500 g. Работа при пониженном давлении возможна вплоть до 10 в минус двенадцатой степени миллиметра ртутного столба.

Сопротивление изоляции составляет не менее 5000 МОм. Назначенный ресурс включает 1000 часов наработки и 500 циклов сочленения и расчленения. Повышенная влажность до 98 процентов при температуре плюс 40 градусов Цельсия не нарушает работу соединителя.

Расшифровка обозначения

• 2РМ — базовая серия цилиндрических низкочастотных соединителей.
• Б — блочный приборный корпус.
• 10 — число контактов.
• Ш — вилка штыревого типа.
• 1Е2 — монтаж внутренний объемный с пайкой, теплостойкость 200 градусов Цельсия.

Для сравнения: близкая по конструкции модель 2РМГ22Б10Ш1Е2 (Б) отличается индексом Г, который указывает на герметичное исполнение. Индекс 22 в обозначении соответствует размеру корпуса.

Применение

Соединитель 2РМБ10Ш1Е2 (Б) применяется в авиации, приборостроении и военной технике. Основная сфера использования — герметичные соединения в суровых условиях эксплуатации, включая повышенную влажность до 98 процентов при плюс 40 градусах Цельсия и экстремальные температуры от минус 60 до плюс 200 градусов Цельсия.

Вилка востребована в бортовых системах, где важны устойчивость к вибрации и ударам, а также в аппаратуре, работающей при пониженном давлении. Блочное исполнение упрощает установку на приборные панели и корпуса блоков. Монтаж внутреннего объемного типа с пайкой обеспечивает надёжное соединение проводников с контактами вилки.

Условия эксплуатации

1. Температурный диапазон: от минус 60 до плюс 200 градусов Цельсия.
2. Влажность: до 98 процентов при плюс 40 градусах Цельсия.
3. Вибрация: 1–5000 Гц, ускорение до 50 g.
4. Ударные нагрузки: до 500 g.
5. Пониженное давление: до 10 в минус двенадцатой степени миллиметра ртутного столба.
6. Ресурс: 1000 часов наработки и 500 сочленений-расчленений.

Модель поставляется как самостоятельное изделие серии 2РМ. Год внесения в каталог — 2022. Артикул товара — 1125. Производитель в предоставленных данных не указан.
