Назначение соединителя 2РМБ10Ш1Е2

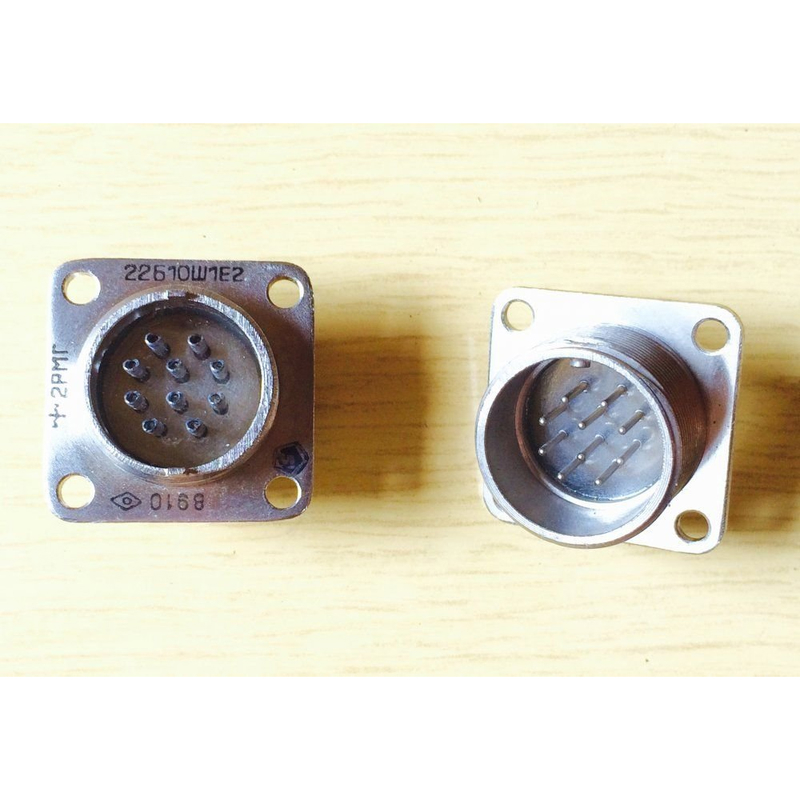

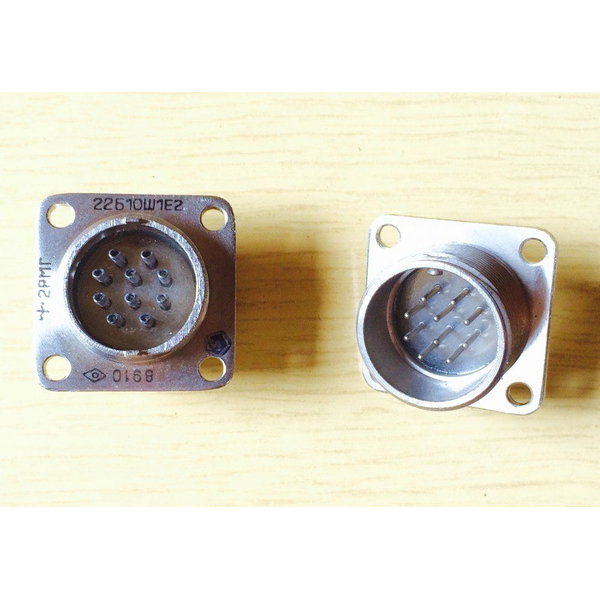

2РМБ10Ш1Е2 — это герметичная приборная вилка низкочастотного цилиндрического разъёма серии 2РМ, предназначенная для работы в электрических цепях постоянного, переменного и импульсного тока. Изделие применяется там, где требуется стабильное электрическое соединение при воздействии неблагоприятных внешних факторов: перепадов температуры, вибрации, ударных нагрузок и пониженного атмосферного давления.

Конструкция с резьбовой фиксацией обеспечивает надёжное удержание ответной части и сохраняет контакт даже при интенсивных механических воздействиях. Вилка относится к блочному (приборному) типу исполнения, то есть предназначена для установки непосредственно на корпус прибора или блока аппаратуры.

Расшифровка обозначения

Маркировка 2РМБ10Ш1Е2 читается по элементам следующим образом:

• 2РМ — тип низкочастотного цилиндрического соединителя;
• Б — блочный (приборный) корпус;
• 10 — количество контактов;
• Ш — вилка, то есть штыревой тип контактной части;
• 1 — индекс теплостойкости, соответствующий рабочей температуре до 100 градусов Цельсия;
• Е2 — исполнение изделия.

Таким образом, обозначение полностью отражает тип корпуса, число контактов, вид контактной части и температурный индекс исполнения.

Основные технические характеристики

Соединитель оснащён десятью контактами диаметром 1 миллиметр. Максимальный ток на один контакт составляет 5 ампер, суммарный ток по всем контактам достигает 42 ампер. Рабочее напряжение — до 560 вольт.

Изделие сохраняет работоспособность в диапазоне температур от минус 60 до плюс 200 градусов Цельсия. Сопротивление изоляции составляет не менее 5000 мегаом. Соединитель выдерживает вибрацию в диапазоне от 1 до 5000 герц с ускорением до 500 метров на секунду в квадрате, механические удары с ускорением до 5000 метров на секунду в квадрате, а также атмосферное давление вплоть до 10 в минус двенадцатой степени миллиметра ртутного столба.

Ресурсные показатели следующие:

• минимальная наработка — 1000 часов;
• количество сочленений и расчленений — 500 циклов;
• срок сохраняемости — до 25 лет.

Условия эксплуатации и монтажа

Монтаж соединителя внутренний, присоединение проводников выполняется объёмной пайкой. Климатическое исполнение — УХЛ2.1, что подразумевает эксплуатацию в умеренном и холодном климате при размещении в помещениях. Совокупность характеристик делает вилку 2РМБ10Ш1Е2 пригодной для приборных систем с повышенными требованиями к надёжности, работающих в экстремальных условиях.

Применение

Вилка 2РМБ10Ш1Е2 востребована в составе бортовой и наземной аппаратуры, измерительных и управляющих приборов, а также других устройств, где необходима герметичная электрическая коммутация. Благодаря теплостойкости, стойкости к вибрации и ударам, а также способности работать при глубоком вакууме соединитель применяется в ответственных системах, к которым предъявляются жёсткие требования по надёжности и долговечности.

При подборе ответной части и монтаже следует учитывать число и диаметр контактов, допустимый ток и напряжение, а также температурный индекс исполнения, чтобы обеспечить полное соответствие соединителя условиям конкретной задачи.
