Назначение соединителя 2РМБ10Ш1Е2

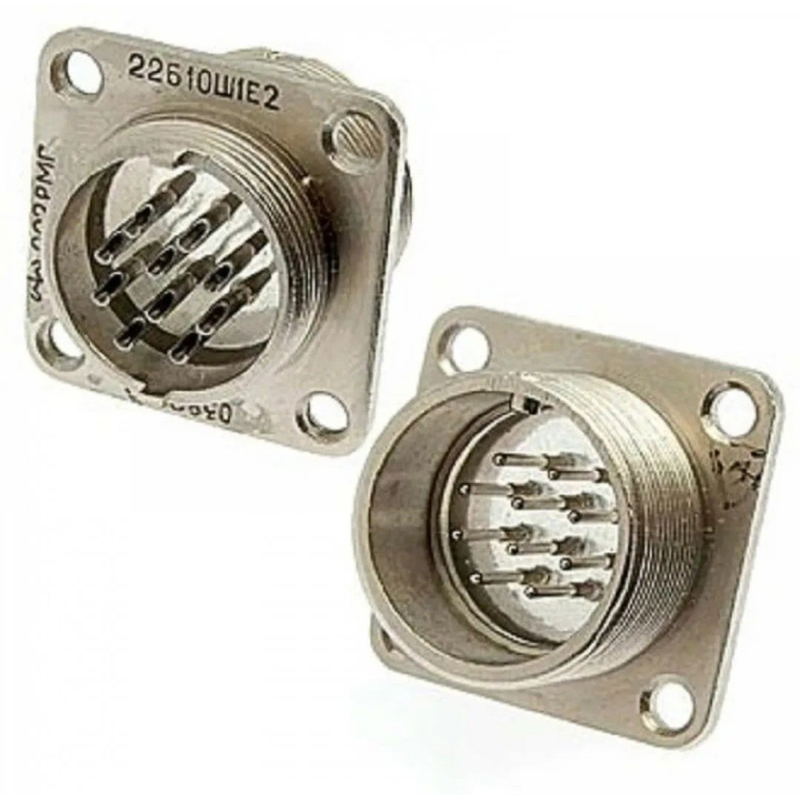

2РМБ10Ш1Е2 — это герметичная приборная вилка блочного исполнения из серии низкочастотных цилиндрических соединителей 2РМ. Изделие предназначено для надёжного электрического соединения в цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Вилка применяется там, где требуется стабильная передача сигнала и питания между блоками аппаратуры, панелями и кабельными линиями, в том числе в условиях повышенной влажности, вибрации и широкого диапазона температур.

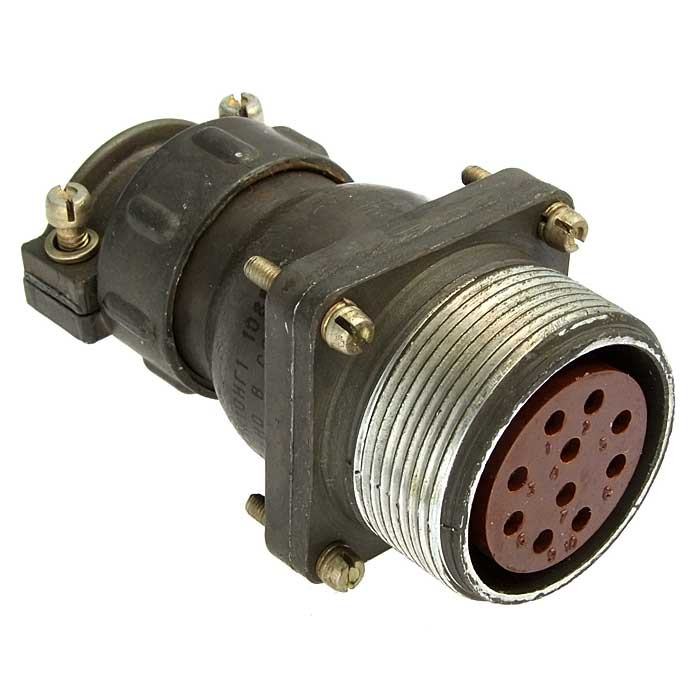

Конструкция рассчитана на эксплуатацию в составе ответственных электротехнических и радиотехнических систем, где важны герметичность стыка, механическая прочность и устойчивость к климатическим воздействиям. Соединитель сочленяется с кабельными розетками серии 2РМТ, образуя разъёмное соединение с резьбовым креплением.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данного исполнения соединителя. Условный размер корпуса составляет 22 мм. Вилка оснащена 10 штыревыми контактами диаметром 1 мм. Максимальное рабочее напряжение — 560 В. Ток на один контакт достигает 5 А, общий ток по всем контактам — до 42 А.

• Климатическое исполнение — УХЛ2.1, рабочий диапазон температур от минус 60 до плюс 200 градусов Цельсия.
• Сопротивление изоляции — не менее 5000 МОм.
• Устойчивость к вибрации в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате.
• Устойчивость к ударам с ускорением до 5000 метров на секунду в квадрате.
• Ресурс — не менее 500 сочленений и расчленений.
• Способ монтажа — пайка на панель.
• Метод сочленения — резьбовой, с накидной гайкой M24 на 1.
• Поляризация — одношпоночная, исключающая неправильное соединение.

Конструкция и материалы

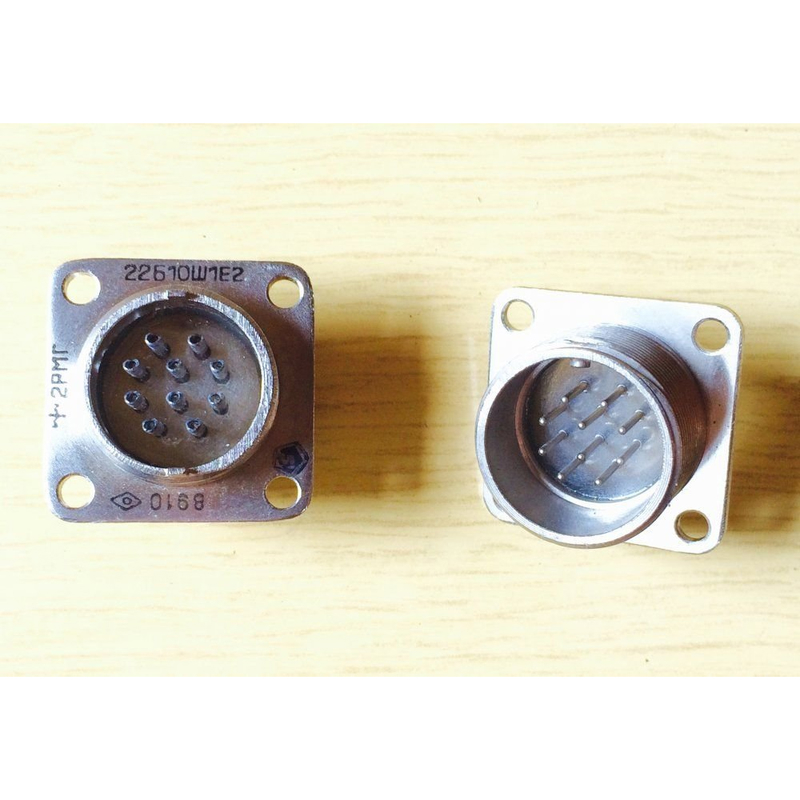

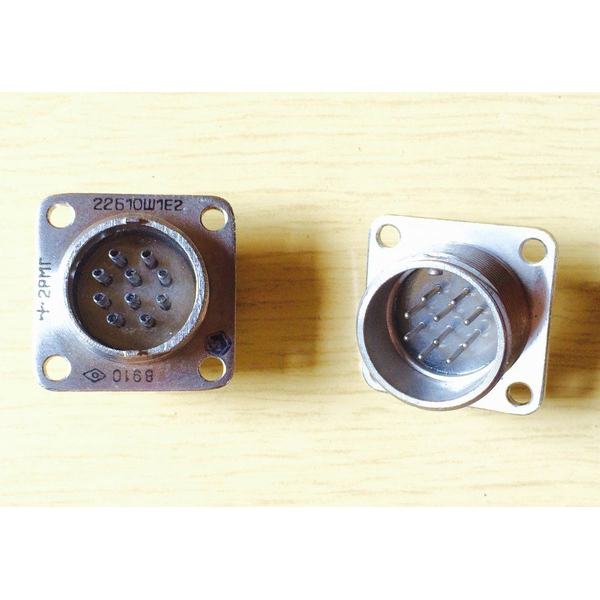

Корпус вилки выполнен из алюминиевого сплава, что снижает массу изделия при сохранении прочности. Изолятор изготовлен из прессматериала КМК-218Л на стеклооснове, обеспечивающего электрическую прочность и теплостойкость. Цвет корпуса — чёрный. Габаритные размеры составляют примерно 30 на 30 на 26,5 мм.

Герметичное исполнение и высокая теплостойкость позволяют использовать соединитель в жёстких условиях эксплуатации, включая воздействие влаги, перепадов температур и механических нагрузок. Штыревая часть контактов обеспечивает надёжный контакт при многократных сочленениях.

Применение и совместимость

Вилка 2РМБ10Ш1Е2 применяется в приборах и блоках, где требуется герметичный панельный разъём с фиксацией накидной гайкой. Она сочленяется с кабельными розетками серии 2РМТ. Типичные области применения — бортовое и наземное электронное оборудование, системы управления, измерительная техника и другие устройства, работающие в расширенном температурном диапазоне.

Благодаря ресурсу не менее 500 циклов сочленения изделие подходит для узлов, требующих периодического подключения и отключения кабельных линий. Монтаж пайкой обеспечивает стабильное электрическое соединение с панелью. Год выпуска, указанный в карточке товара, — 2022.
