Назначение соединителя 2РМБ10Ш1Е2

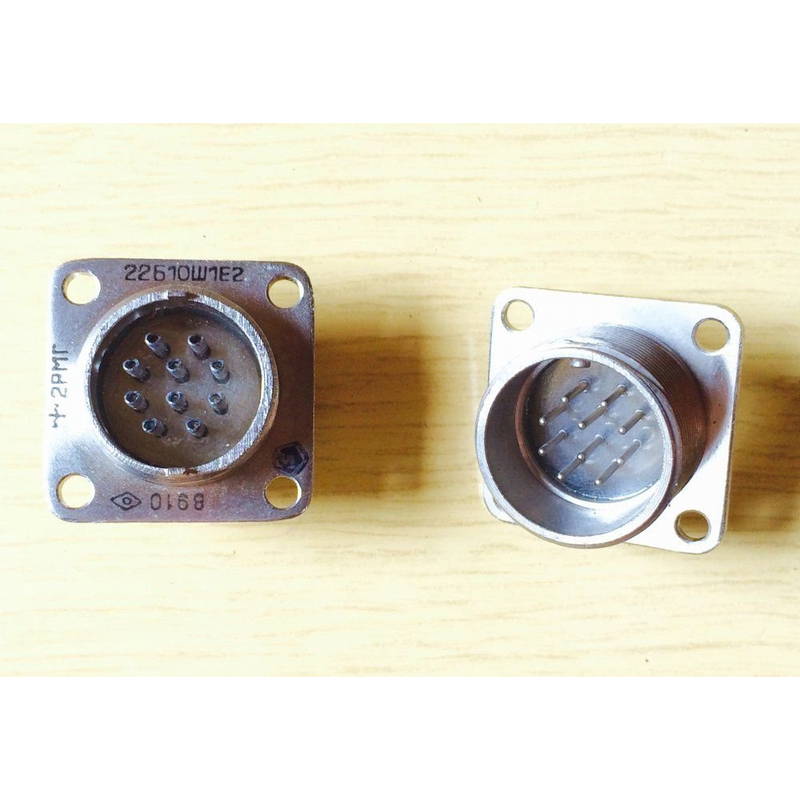

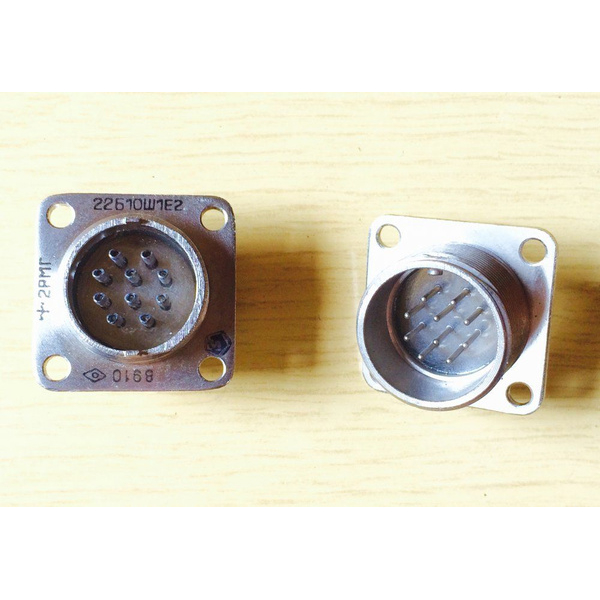

2РМБ10Ш1Е2 — герметичная приборная вилка низкочастотного цилиндрического разъёма серии 2РМ с резьбовой фиксацией. Изделие предназначено для надёжного электрического соединения в цепях постоянного, переменного и импульсного тока при эксплуатации в герметичных условиях. Монтаж выполняется внутренним объёмом, способом объёмной пайки.

Разъём относится к категории 2РМ и поставляется под артикулом 1121. Производитель в данных о товаре не указан.

Расшифровка обозначения

Маркировка изделия построена по принятой для серии схеме и читается по позициям:

• 2РМ — тип соединителя (низкочастотный цилиндрический разъём серии 2РМ);
• Б — блочный приборный корпус;
• 10 — количество контактов;
• Ш — вилка, то есть штыревой тип контактной части;
• 1 — теплостойкость до 100 градусов Цельсия (индекс 2 указывает на вариант до 200 градусов Цельсия);
• Е2 — исполнение.

В справочных сведениях серии для аналогичного типоразмера с корпусом 22 указывается условный размер корпуса — посадочный диаметр 22 мм. Для данного обозначения в предоставленных данных этот параметр отдельно не приведён, поэтому ориентироваться следует на маркировку и сопроводительную документацию изготовителя.

Технические характеристики

Ниже приведены подтверждённые параметры, указанные для соединителя данного типоразмера:

• число контактов — 10;
• диаметр контакта — 1 мм;
• максимальный ток на контакт — 5 А, суммарно до 42 А;
• рабочее напряжение — до 560 В;
• рабочая частота — до 3 МГц;
• диапазон рабочих температур — от минус 60 до плюс 200 градусов Цельсия;
• устойчивость к вибрации — 1–5000 Гц при ускорении до 500 метров на секунду в квадрате;
• устойчивость к механическим ударам — до 5000 метров на секунду в квадрате;
• сопротивление изоляции — не менее 5000 МОм;
• климатическое исполнение — УХЛ2.1;
• наработка — не менее 1000 часов;
• срок службы — до 25 лет;
• ресурс сочленений — до 500 циклов.

Конструктивные особенности

Корпус выполнен герметичным и блочным, приборного типа. Соединение половин разъёма фиксируется резьбой, что обеспечивает устойчивость к вибрационным и ударным нагрузкам. Штыревая контактная часть соответствует исполнению вилки.

Применение и монтаж

Соединитель применяется для коммутации электрических цепей в герметичных условиях, где требуются стойкость к широкому диапазону температур, вибрации и ударам. Монтаж производится во внутреннем объёме изделия методом объёмной пайки, что обеспечивает надёжный электрический контакт и сохранение герметичности узла.

Изделие востребовано в приборах и блоках, работающих в жёстких климатических и механических условиях, включая исполнение УХЛ2.1. Год сведений о товаре — 2022.

Комплектация и данные каталога

Краткое описание из каталога не указано, комплектация в предоставленных данных не описана. Сведения о производителе, сертификатах, стандартах, гарантии и стране производства отсутствуют, поэтому не приводятся.
