Назначение соединителя 2РМБ10Ш1Е2

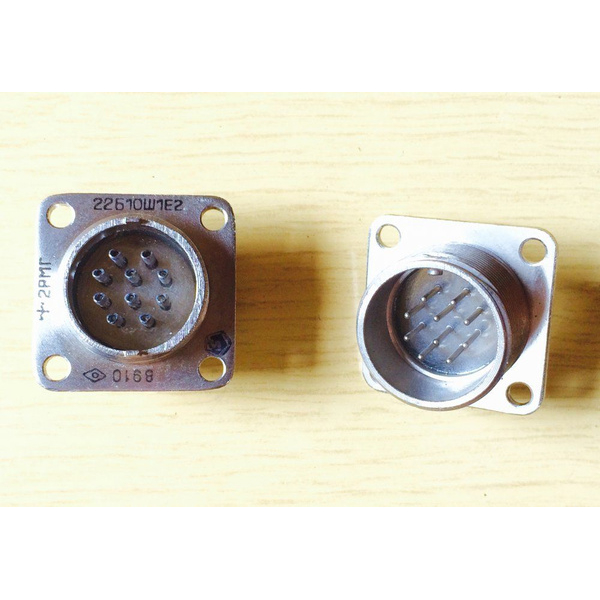

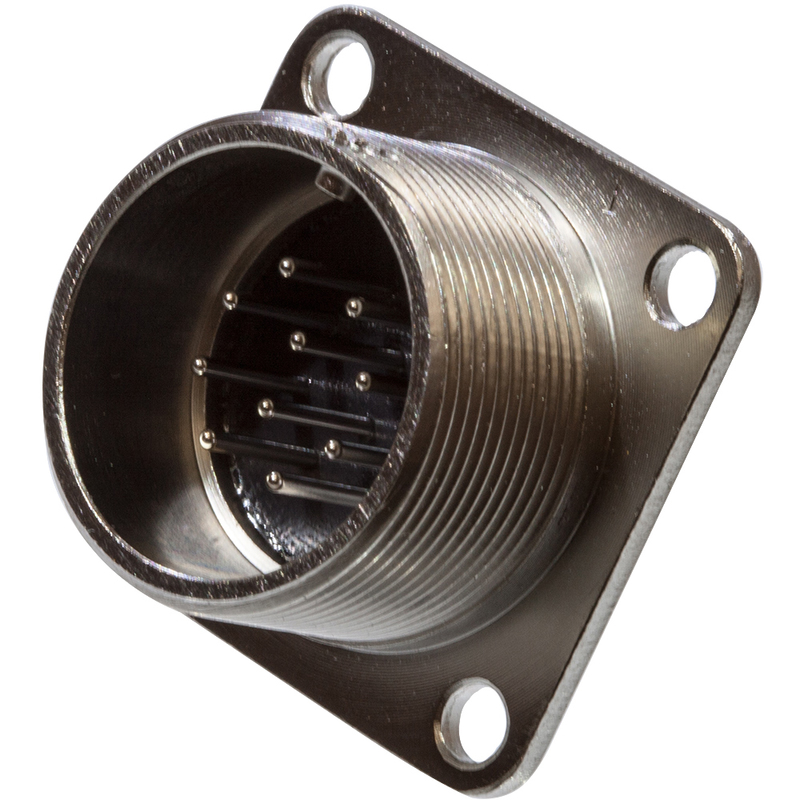

2РМБ10Ш1Е2 — приборная вилка низкочастотного цилиндрического разъема серии 2РМ с резьбовой фиксацией сочленения. Изделие предназначено для объемного монтажа ответных частей и обеспечивает надежное электрическое соединение цепей в составе приборной техники, авиационного и другого оборудования, работающего в сложных условиях эксплуатации.

Вилка относится к штыревому типу: контактная группа выполнена штырями, которые входят в гнезда ответной розетки. Резьбовое соединение корпусов исключает самопроизвольное расчленение разъема при вибрации и механических воздействиях, что особенно важно для бортовых и стационарных систем, подверженных постоянной тряске и ударам.

Расшифровка обозначения

Маркировка 2РМБ10Ш1Е2 построена по принятой для данной серии системе обозначений и читается по позициям:

• 2РМ — тип низкочастотного цилиндрического соединителя;
• Б — блочный (приборный) корпус;
• 10 — количество контактов в разъеме;
• Ш — вилка штыревая;
• 1 — монтаж пайкой;
• Е — объемный изолятор;
• 2 — теплостойкое исполнение до 200 градусов Цельсия.

Указанные позиции определяют конструктивное исполнение корпуса, способ присоединения проводников и допустимый температурный режим работы изделия.

Технические характеристики

Разъем имеет 10 контактов диаметром 1 мм. Максимальный ток на контакт составляет до 5 ампер, суммарный ток по всем цепям — до 42 ампер. Рабочее напряжение достигает 560 вольт. Рабочая частота — до 3 мегагерц.

Сопротивление изоляции — не менее 5000 мегаом. Изделие выдерживает вибрацию в диапазоне от 1 до 5000 герц с ускорением до 500 метров на секунду в квадрате, а также механические удары с ускорением до 5000 метров на секунду в квадрате.

Температурный диапазон эксплуатации — от минус 60 до плюс 200 градусов Цельсия. Назначенный срок службы — не менее 1000 часов наработки и не менее 500 циклов сочленений и расчленений.

Условия эксплуатации

Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69. Разъем работоспособен при относительной влажности до 98 процентов при температуре плюс 40 градусов Цельсия и при пониженном атмосферном давлении вплоть до 10 в минус 12 степени миллиметра ртутного столба. Герметичное исполнение корпуса обеспечивает сохранение параметров в условиях повышенной влажности, разрежения и перепадов температур.

Монтаж

Присоединение проводников выполняется пайкой, что дает прочное и стабильное электрическое соединение. Объемный изолятор обеспечивает надежную электрическую изоляцию контактов и устойчивость к воздействию внешней среды. Перед сочленением необходимо совместить штыри вилки с гнездами ответной части и завернуть накидную гайку до упора, обеспечив плотную резьбовую фиксацию.

Применение

Соединитель применяется в приборной технике, авиационной и других отраслях промышленности для организации герметичных электрических соединений. Основные области использования:

• бортовые и наземные приборные комплексы;
• авиационное и специальное оборудование;
• системы, работающие при повышенной влажности, пониженном давлении и экстремальных температурах;
• многоканальные цепи питания и сигнальные линии в составе ответственных узлов.

Благодаря герметичности, широкому температурному диапазону и стойкости к вибрации и ударам разъем востребован там, где требуется долговременная и безотказная работа соединения в жестких условиях. Модификация 2022 года выпуска соответствует описанным выше параметрам серии 2РМ.
