Назначение соединителя

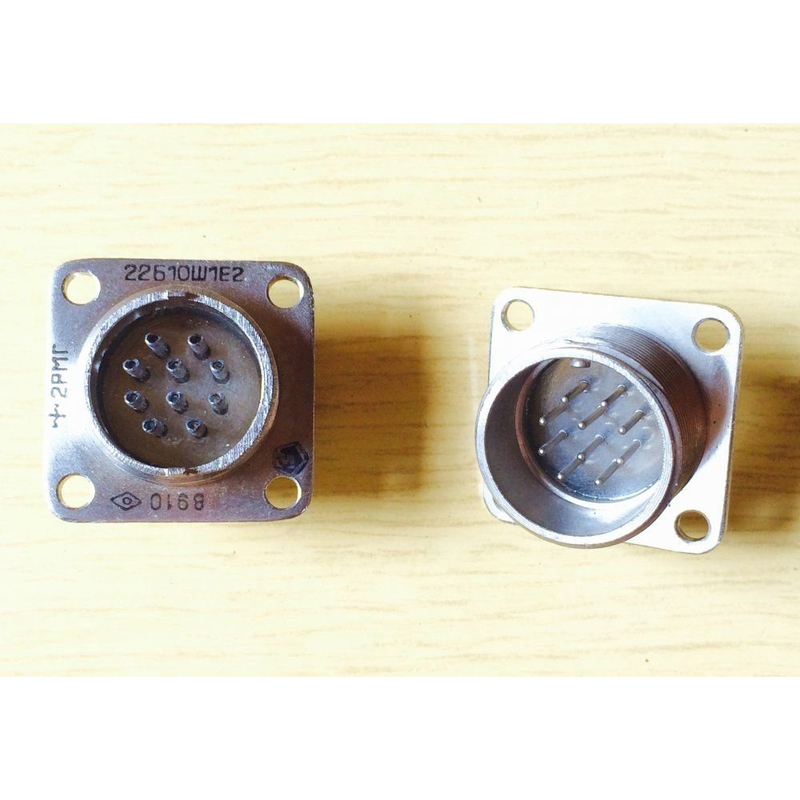

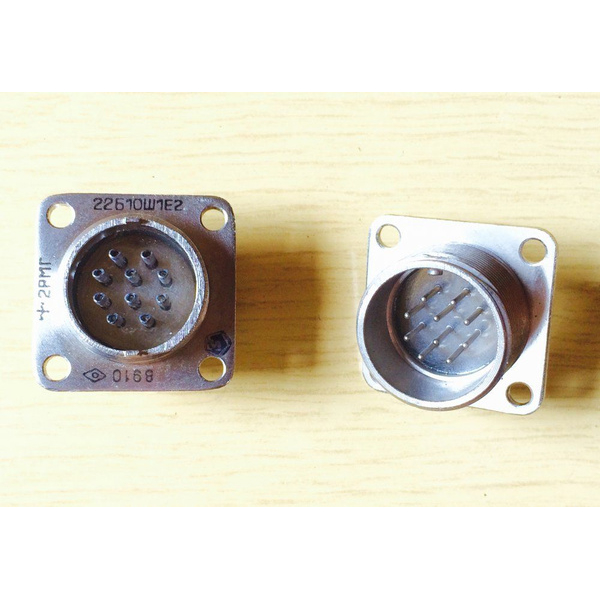

2РМБ10Ш1Е2 «5» — блочная герметичная вилка серии 2РМ, предназначенная для соединения и разъединения электрических цепей постоянного и переменного тока, а также для работы в импульсных системах. Изделие применяется в радиоэлектронной аппаратуре общего и специального назначения, где требуется надёжная коммутация при воздействии неблагоприятных климатических факторов.

Категория приёмки «5» подтверждает, что соединитель прошёл приёмочные испытания по установленным требованиям и может использоваться в ответственных изделиях. Герметичная конструкция с резьбовым соединением обеспечивает защиту контактной группы от влаги, пыли и внешних воздействий, что особенно важно при эксплуатации на открытом воздухе, в неотапливаемых помещениях и в составе сложных технических комплексов.

Подтверждённые особенности и технические характеристики

Ниже приведены параметры, заявленные для соединителей данного типа. Значения относятся к изделию в целом и определяют его рабочие возможности.

• Тип соединителя: блочная герметичная вилка с резьбовым соединением.
• Количество контактов: 10.
• Рабочая частота: до 3 МГц.
• Рабочий диапазон температур: от минус 60 до плюс 200 градусов Цельсия.
• Покрытие контактов: химникель, обеспечивающий защиту от коррозии.
• Способ монтажа: объёмный, с возможностью пайки.
• Сопротивление изоляции: не менее 5000 МОм при нормальных климатических условиях.
• Максимальное рабочее напряжение: 560 В; максимальное напряжение — 700 В.
• Гарантийный срок хранения: 25 лет с момента изготовления.
• Год выпуска: 2022.

Сочетание теплостойкости до плюс 200 градусов Цельсия и герметичного корпуса позволяет эксплуатировать вилку в условиях резких перепадов температур, повышенной влажности и вибрационных нагрузок. Покрытие контактов химникелем снижает переходное сопротивление и продлевает срок службы разъёмного соединения при многократных сочленениях.

Структура обозначения

Маркировка построена по принятой для серии 2РМ системе и читается последовательно. Буквенное сочетание 2РМ указывает на тип соединителя. Число 10 обозначает количество контактов. Буква Ш указывает на то, что данная часть соединения является вилкой. Сочетание 1Е2 описывает исполнение контактной группы: цифра 1 обозначает сочетание контактов, буква Е соответствует покрытию химникель, а цифра 2 — исполнению по теплостойкости до плюс 200 градусов Цельсия.

Дополнительное обозначение «5» в наименовании отражает категорию приёмки изделия. Такой знак проставляется по результатам приёмо-сдаточных испытаний и свидетельствует о повышенных требованиях к контролю качества. Для потребителя это означает, что партия соединителей проверена и допущена к применению в аппаратуре, где недопустимы отказы по причине плохого контакта или разгерметизации.

Применение и условия эксплуатации

Соединитель 2РМБ10Ш1Е2 «5» применяется для внутреннего монтажа в блоках, стойках и пультах радиоэлектронной аппаратуры. Он востребован в устройствах, работающих при температурах от минус 60 до плюс 200 градусов Цельсия, в том числе в системах, где требуется стойкость к вибрации и повышенной влажности. Резьбовое соединение исключает самопроизвольное расчленение под воздействием механических нагрузок.

Объёмный монтаж с пайкой позволяет использовать вилку как в составе кабельных сборок, так и при подключении непосредственно к печатным узлам и объёмным проводникам. Герметичность корпуса дает возможность применять изделие в условиях, где обычные негерметичные разъёмы теряют работоспособность: при повышенной влажности, в закрытых негерметичных отсеках, при образовании конденсата.

Благодаря выдерживаемому напряжению до 560 В и максимальному напряжению 700 В соединитель подходит для цепей питания и управления в составе промышленного и специального оборудования. Высокое сопротивление изоляции не менее 5000 МОм снижает утечки и обеспечивает стабильность передачи сигнала в измерительных и импульсных цепях.

Комплектация и хранение

Изделие поставляется в виде блочной вилки с контактной группой на 10 контактов и покрытием химникель. Данные о комплектации, стране производства и производителе в представленной информации не указаны. Гарантийный срок хранения составляет 25 лет с момента изготовления при соблюдении условий хранения, установленных для данной категории изделий.

Перед монтажом рекомендуется визуально проверить целостность корпуса, чистоту контактов и плавность хода резьбового соединения. Пайку следует выполнять с соблюдением температурного режима, исключающего перегрев изоляционных деталей, поскольку рабочий диапазон изделия рассчитан на длительную эксплуатацию при температурах до плюс 200 градусов Цельсия, но локальный перегрев при монтаже не должен превышать допустимых для материала изоляции значений.
