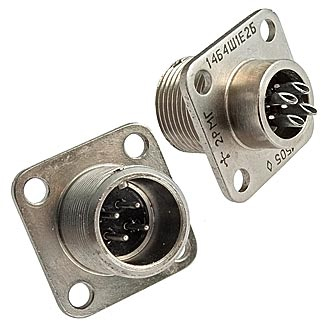

Соединители серии 2РМ — это малогабаритные электрические низкочастотные цилиндрические разъёмы ручного соединения для внутреннего объемного монтажа, предназначенные для работы в цепях постоянного и переменного тока.

Основное назначение

Предназначены для применения в электрических цепях с напряжением до 700 В постоянного или переменного тока с частотой до 3 МГц .

Конструкция

Соединитель состоит из трёх основных элементов:

• Корпус — металлический

• Изолятор — карболитовое основание

• Контакты — помещены в изолятор

Сочленение приборных и кабельных частей производится резьбовой гайкой на кабельной части соединителя.

Типы и модификации

Серия объединяет две типовые группы: негерметичные и герметичные соединители.

Технические характеристики

Дополнительные особенности

• Блочные части имеют гайки под экранированный или неэкранированный кабель

• Кабельная часть бывает прямой или угловой

• Розетка (гнездо) обозначается буквой «Г» , вилка (штырь) — буквой «Ш»

• Фиксация соединения — резьбовая гайка

• Соединители с разными схемами положения контактов не взаимозаменяемы

Соединители 2РМ широко применяются в радиоэлектронной аппаратуре, приборостроении и промышленной электронике для надёжного соединения электрических цепей.
